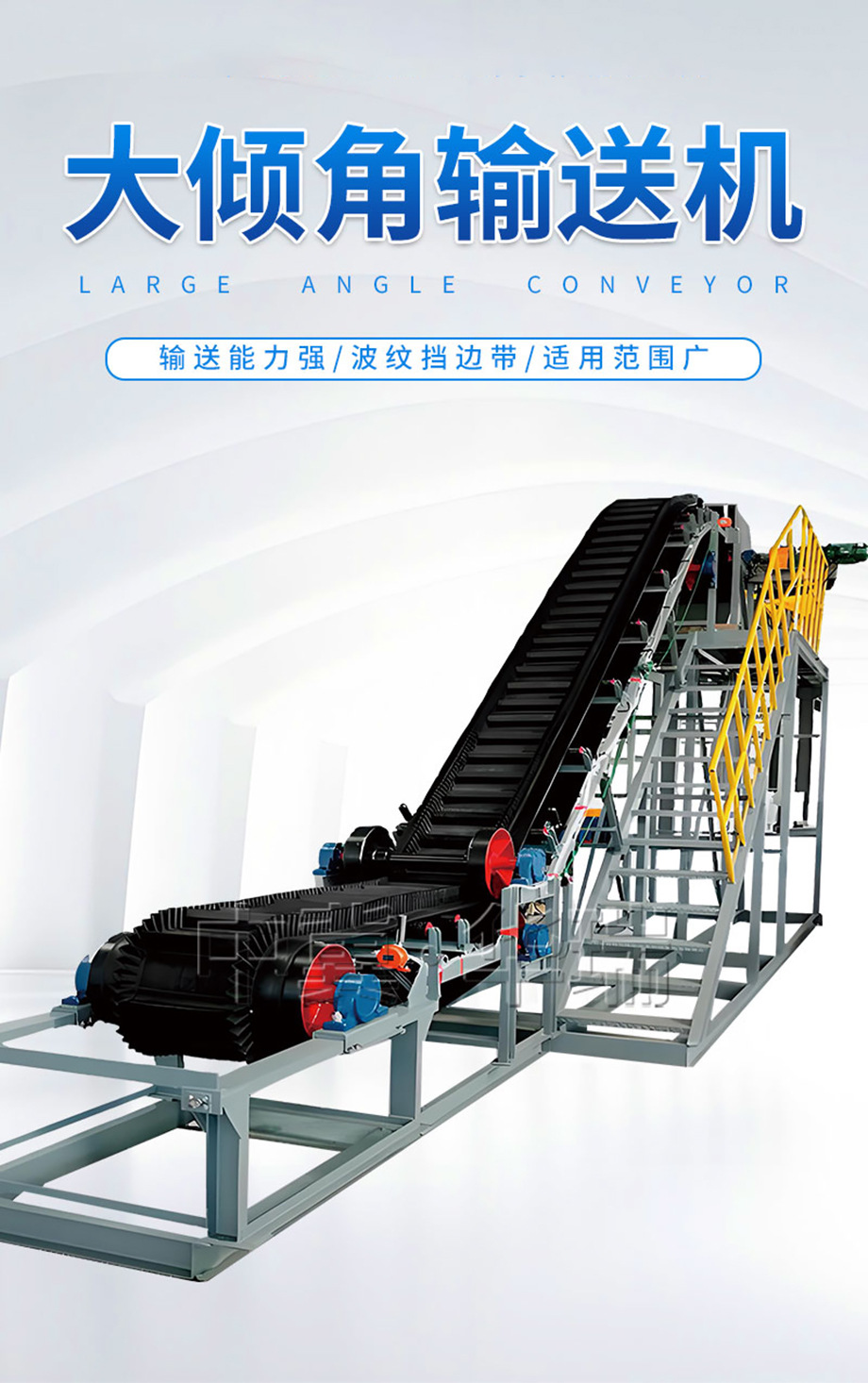

描述：

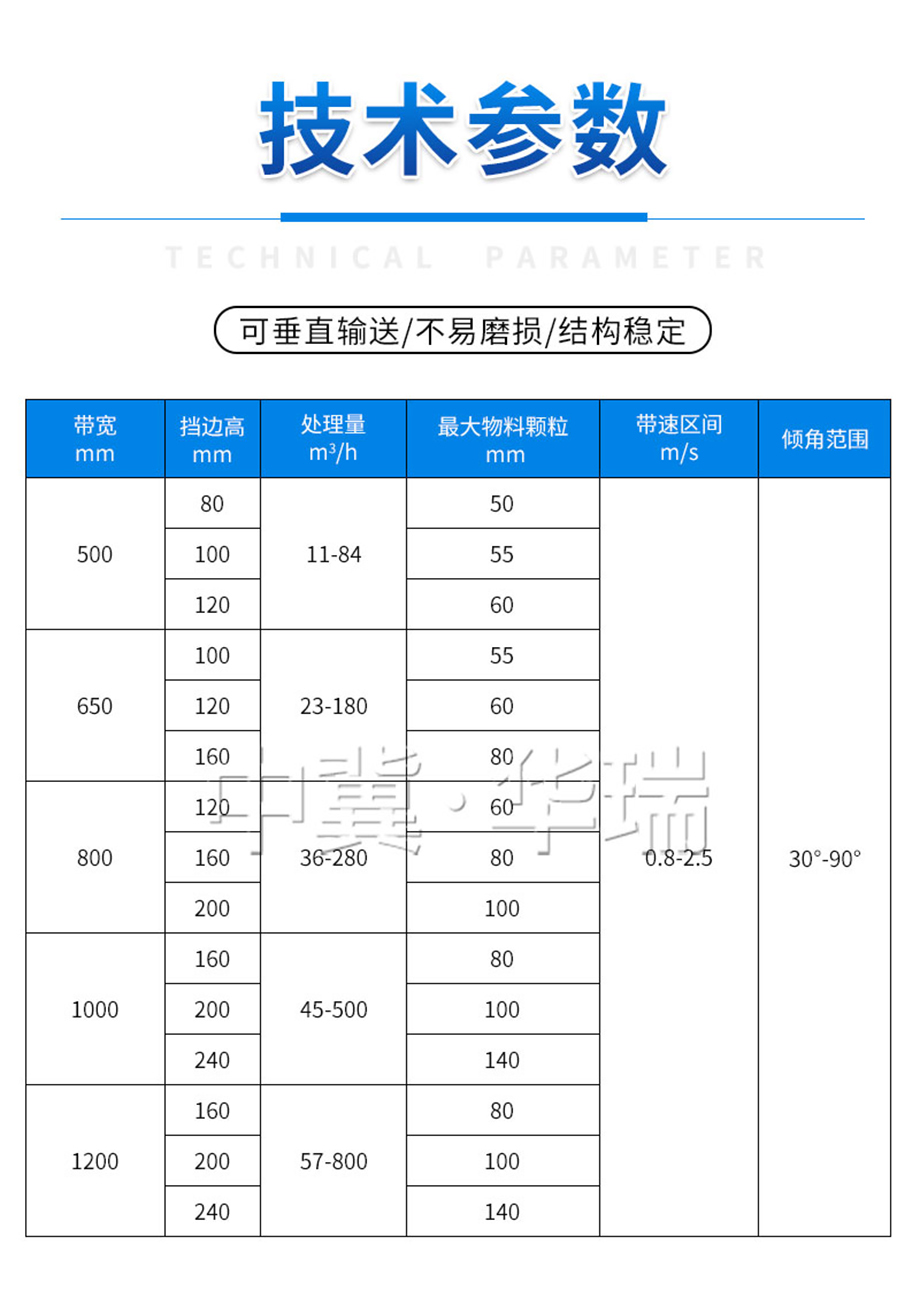

DJ大傾角擋邊帶式輸送機最大特點是可用于輸送傾斜角度大，最大可達到90°，是大傾角輸送和垂直提升物料的設備。其帶寬有B300、B400、B500、B650、B800、B1000、B1200、B1400、B1600、B1800、B2000、B2200、B2400。

DJ大傾角擋邊帶式輸送機特點：

DJ大傾角擋邊帶式輸送機（簡稱為大傾角輸送機）的最大特點就是可將物料大傾斜角度的輸送，最大可達到90°。并且其工作原理和結構組成與通用帶式輸送機相同，通用輸送機的傳動滾筒、改向滾筒、托輥、拉緊裝置、驅動裝置、中間機架、中間支腿、尾架、卸料漏斗、頭部護罩、空段清掃器、保護裝置等部件可與大傾角輸送機互為通用。因此DJ大傾角擋邊帶式輸送機具有：輸送角度大（最大可達到90°）、結構簡單、運行平穩、噪聲小、能耗小、輸送量大、不散料、布置靈活并且垂直的大傾角輸送機還可以在機頭和機尾設置任意長度的水平輸送段，便于和其他設備銜接。

DJ大傾角擋邊帶式輸送機工作原理

DJ大傾角擋邊帶式輸送機主要由橡膠輸送帶、傳動滾筒、改向滾筒、拉緊裝置、托輥、機架以及傳動裝置等幾部分組成。其大傾角輸送帶的結構是在平形橡膠輸送帶兩側粘上可自由伸縮展開的橡膠波形立式“裙邊”，在兩邊的裙邊之間又粘上一條條的橫擋板，使之組成方型斗，這樣可使物料在斗中進行連續的大傾斜角度的輸送。其他工作傳動原理同通用型帶式輸送機。

DJ大傾角擋邊帶式輸送機的其他名稱

DJ大傾角擋邊帶式輸送機可簡稱大傾角傳送帶，大傾角輸送帶，大傾角輸送機，也叫DJ波狀擋邊帶式輸送機，DJ波狀擋邊帶式皮帶機，DJ波狀擋邊帶式膠帶機，DJ波狀擋邊帶式傳送帶，DJ波狀擋邊帶式輸送帶等。

DJ大傾角擋邊帶式輸送機適用范圍：

DJ大傾角擋邊帶式輸送機可適用于粉末狀、顆粒狀、塊狀等，最大輸物料塊度為550mm，堆積比重為0.5-2.5t/m3的各種散狀物料。適用角度為0°到90°之間，可輸送的物料如煤、碎石、礦石、沙子、砂、水泥、化肥、碎玻璃、糧食等等。

DJ大傾角擋邊帶式輸送機適用行業：

DJ大傾角擋邊帶式輸送機在冶金、煤炭、電力、建材、建筑、化工、輕工和糧食等廣泛的行業內適用。

DJ大傾角帶式輸送機適用環境：

DJ大傾角擋邊帶式輸送機不僅可適用于一般常溫環境（封閉或開放性環境），還可根據特殊環境來選用特種輸送帶、特殊的裙邊、擋板并配合選用相應的防護措施來達到耐熱、耐寒、防腐、防爆和阻燃等條件的要求。

DTII型帶式輸送機組成

綜述

DJ大傾角擋邊帶式輸送機由波狀擋邊輸送帶、驅動裝置、傳動滾筒、改向滾筒、改向輪和改向輥組、托輥、擋輥、拉緊裝置、清掃器、機架（頭架、尾架、中間架、中間架支腿、改向滾筒支架、吊架、垂直拉緊裝置支架）、頭部漏斗、頭部護罩等裝置組成。

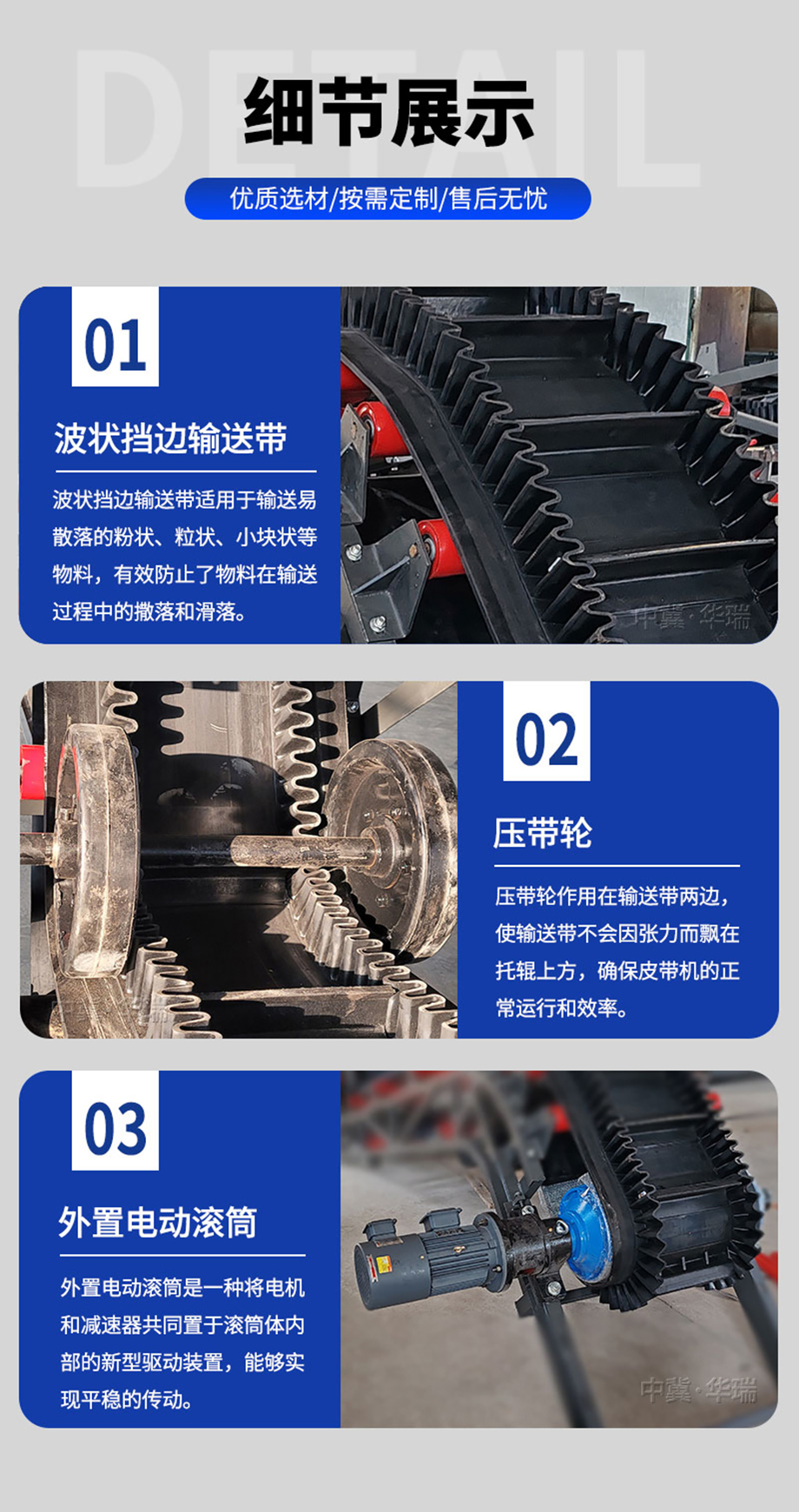

波狀擋邊輸送帶

波狀擋邊輸送帶是由基帶、波狀擋邊、橫隔板組成，波狀擋邊粘接在基帶的兩側，橫隔板按照一定的間距粘接在兩側擋邊之間。波狀擋邊輸送帶是大傾角輸送機的重要組成部分，它在其中起拽引和承載作用。擋板可分為：T型、TS(B)型、TC型、TCS（B）型和C型橫隔板，可根據輸送物料和傾角來選擇不同的隔板型號。

驅動裝置

是DJ大傾角擋邊帶式輸送機中的動力部分，和通用型帶式輸送機的驅動裝置相同，是由安裝在驅動裝置架上的電動機，聯軸器，減速機組成，當功率不大時可采用電動滾筒替代以上裝置。

滾筒

滾筒分為傳動滾筒、改向滾筒。

傳動滾筒即驅動滾筒是動力傳遞的主要部件，其作用是將驅動裝置的動力通過摩擦力傳遞給輸送帶并使之運行。DJ大傾角擋邊帶式輸送機的傳動滾筒均位于頭部。同一直徑的傳動滾筒，根據承載能力大小分為輕型、中型和重型三種。輕型傳動滾筒只有單向出軸；中型和重型有單向和雙向出軸兩種，只是軸承處的軸徑不同。傳動滾筒的表面形式又可分為光面、人字型和菱形花紋橡膠覆蓋面三種。

改向滾筒的作用是改變輸送帶的運行方向。擋邊機的改向滾筒位于尾部或凹弧段的下分支，尾部的改向滾筒還用作拉緊滾筒。和傳動滾筒一樣，尾部的改向也分為輕型、中型和重型三種。

改向輪和改向輥組

改向輪和改向輥組用于擋邊機凸弧段的下分支或凹弧段的上分支，它們托在或壓在波狀擋邊輸送帶有波狀擋邊和橫隔板的一面，其作用是改變輸送帶運行方向。

托輥

托輥是用于支撐輸送帶和帶上物料，使其穩定運行。DJ大傾角擋邊帶式輸送機中的托輥均為平形托輥。

（1）     托輥：用于支撐輸送帶及其上的物料；

（2）     下托輥：用于支撐回程輸送帶；

（3）     前傾托輥：用于糾正輸送帶跑偏，保證輸送帶穩定運行；

（4）     緩沖托輥：安裝在擋邊機的受料段，以減小物料的沖擊；

（5）     凸弧段托輥：凸弧段托輥成組使用，起到改向滾筒的作用，用于支撐凸弧段輸送帶及其上的物料；

（6）     凹弧段托輥：凹弧段托輥成組使用，起到改向滾筒的作用，用于壓住凹弧段輸送帶。

擋輥

擋輥一般成組使用，用于防止輸送帶跑偏。在擋邊機凸弧段和凹弧段的上下分支應布置一組擋輥，而且上分支每隔10組上托輥也應布置一組擋輥，下分支一般不設擋輥。

拉緊裝置

它的作用有：（1）是輸送帶有足夠的張力保證輸送帶和滾筒間不打滑；（2）限制輸送帶在各支承間的垂度使輸送機正常運轉，DJ大傾角擋邊帶式輸送機采用三種拉緊裝置型式：螺旋拉緊，車式拉緊。

清掃器

清掃器的作用就是清掃輸送帶上黏附的物料，DJ大傾角擋邊帶式輸送機有頭部清掃器（也叫振動清掃器）和尾部清掃器（也叫空段清掃器）兩種。

機架

（1）    頭架：用于支撐頭部滾筒和連接中間架

（2）    尾架：用于支撐尾部滾筒和連接中間架

（3）    中間架：用于支撐托輥

（4）    中間架支腿：用于支撐中間架

頭部漏斗、頭部護罩：

用于防塵和導料

導料槽：

用于喂料、防塵和導料。
